router power backup

[mdrc111]

කරන් එක ගියාම රවුටරේ වැඩ නැද්ද
මෙන්න පහසුම විදිය
මෙය සාදා පරික්ෂාකර බලා ඇත‍

අවශ්‍ය දේවල්

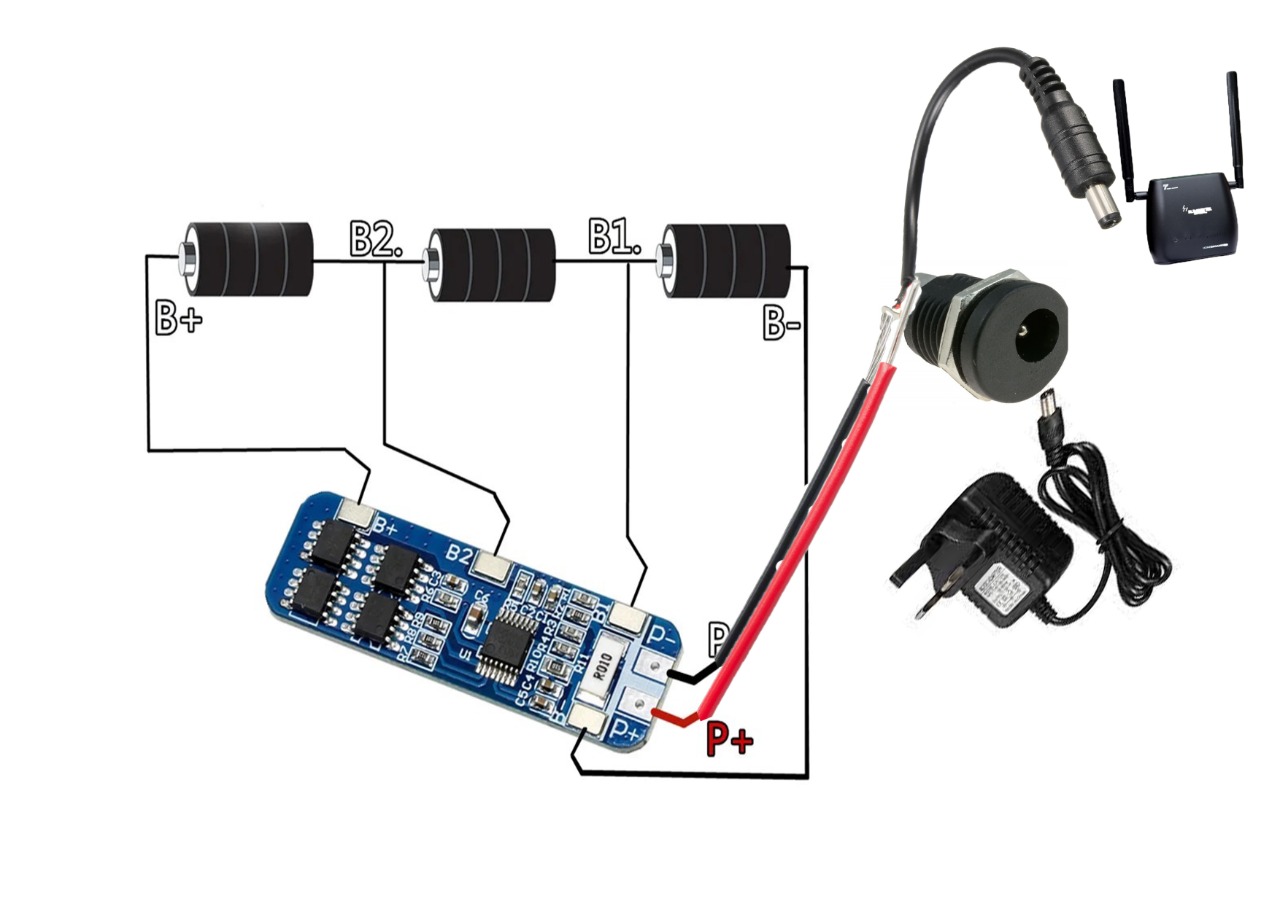

18650 බැටිරි 3 ක් (ලැප්ටොප් වල ඇත්තෙ මෙම බැට්රිය)

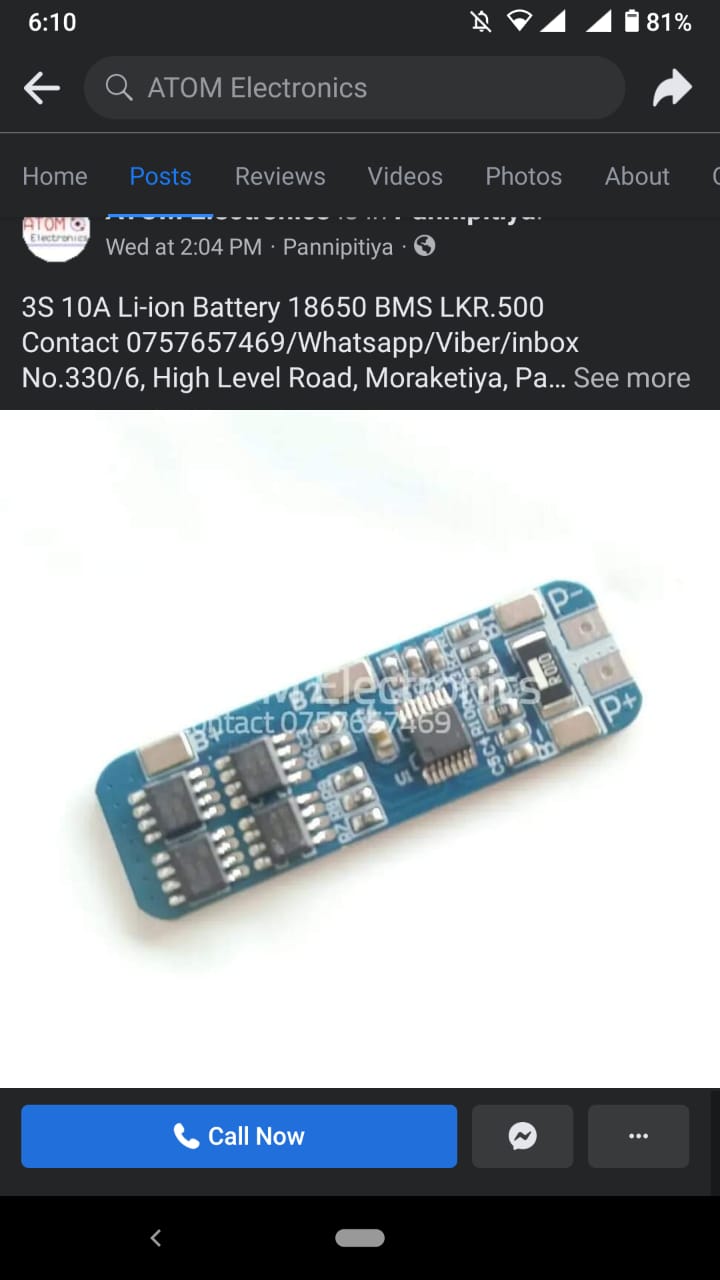

3S 10A BMS මෙය රැ 500 ක් පමණ වේ

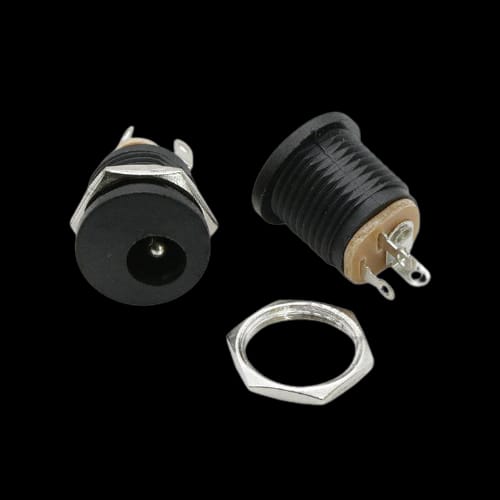

DC jack male 1
DC jack Female 1
පාට දෙකේ වයර් අඩි 3 ක් පමණ

කස්ටිය හදල විස්තර දාන්න
දැනට වෙලද පොලේ ඉහල මිලකට අලෙවි වන්නෙ මෙවැනි කුමයට සාදා ඇති ඒවාය
මෙමගින් විදුලිය විසන්දි වූ පසුව ස්වයංක්‍රීයව on වේ
විදුලිය නැවත පැමිණ විට ස්වයංක්‍රීයව චාර්ජ් වීමට පටන් ගනී

පොල්කටු අගුරු ලිපට/cctv කැමරා වලට වුවද භාවිතා කර හැක
12v



[Voltage]

මං හැදුවා මෙහෙම

UPS බැටරි එකක් ගත්තා (7.2AH)
ඕකට ගැහුවා 2956 buck converter එකක්
වයර් ටික ඇමිනුව
Output voltage එක 12v වගේ හැදුවා
බඩු වැඩ.

හැබැයි බැටරි charge කරන්න වෙනමම බැටරි charger එකක් use කරනවා



[aruna1]

කරන් එක ගියාම රවුටරේ වැඩ නැද්ද
මෙන්න පහසුම විදිය
මෙය සාදා පරික්ෂාකර බලා ඇත‍
View attachment 182420

අවශ්‍ය දේවල්

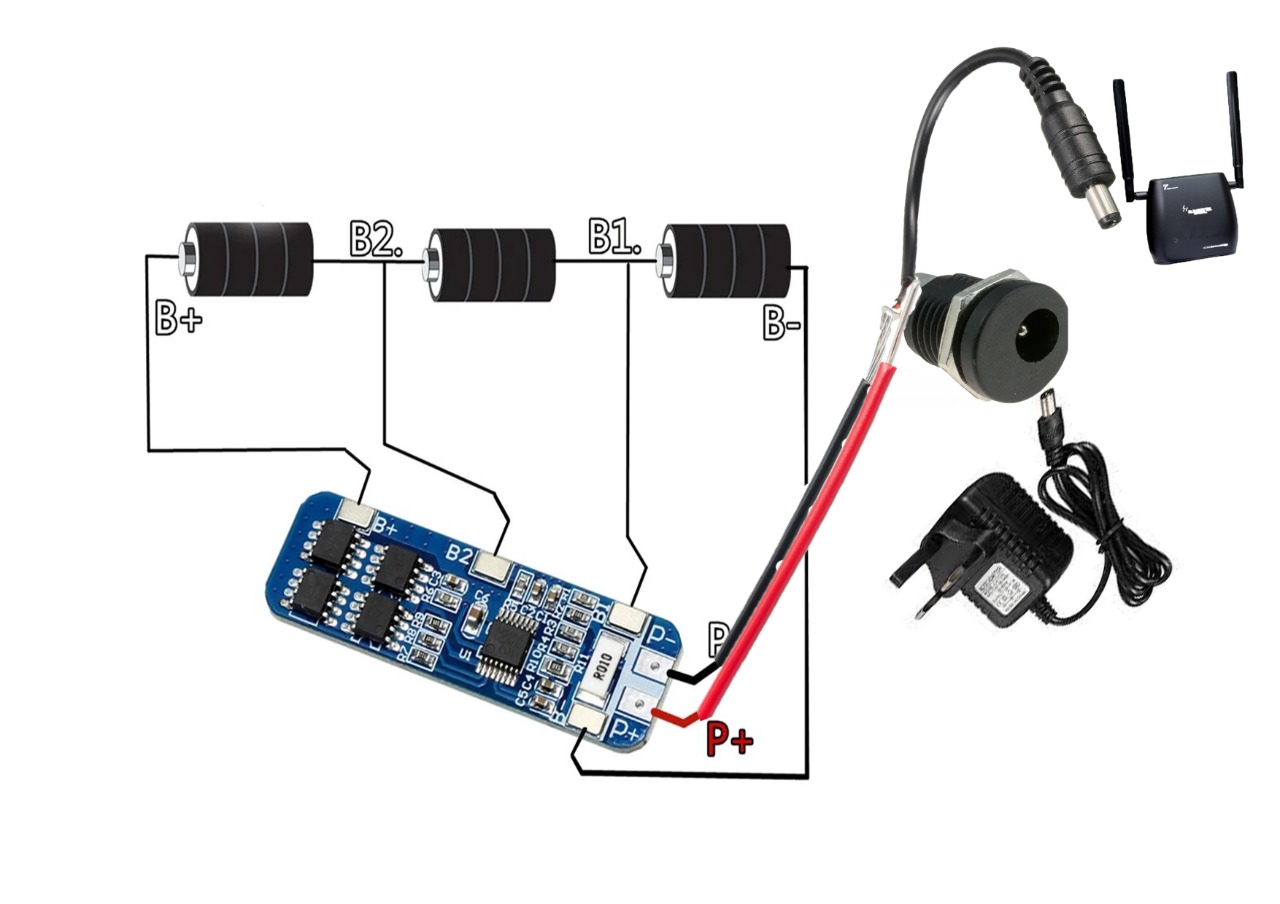

18650 බැටිරි 3 ක් (ලැප්ටොප් වල ඇත්තෙ මෙම බැට්රිය)

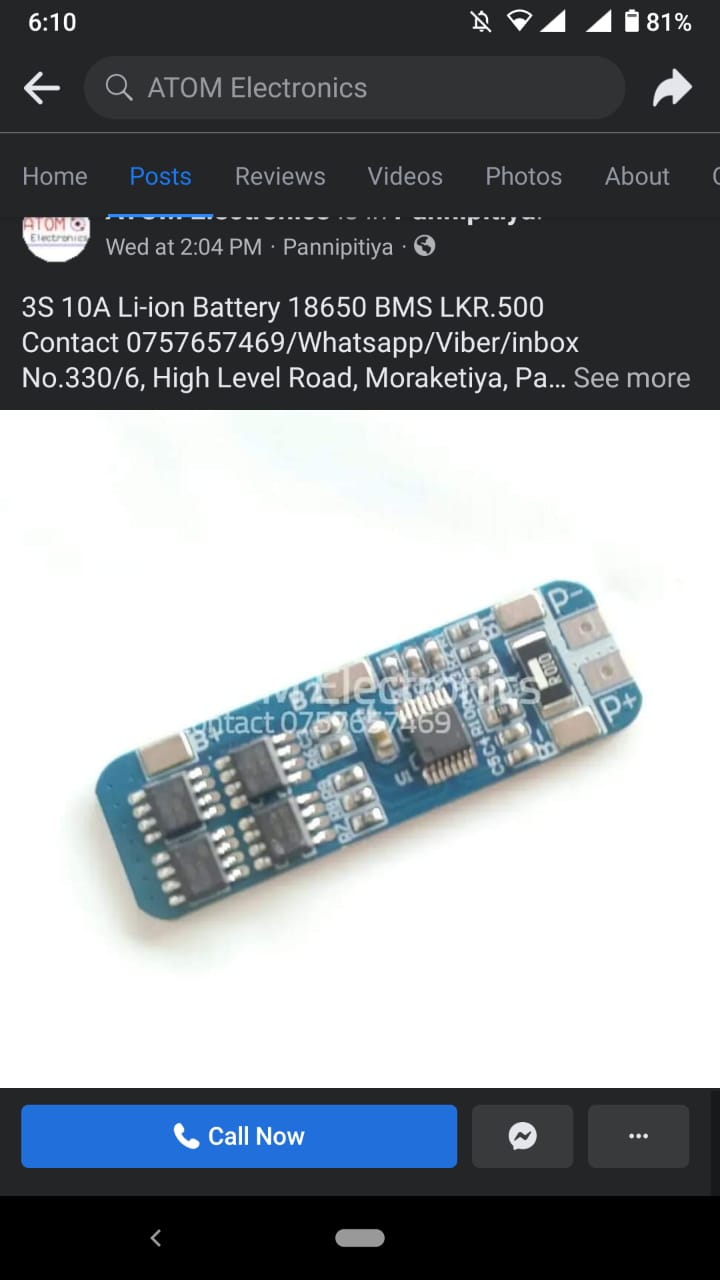

3S 10A BMS මෙය රැ 500 ක් පමණ වේ

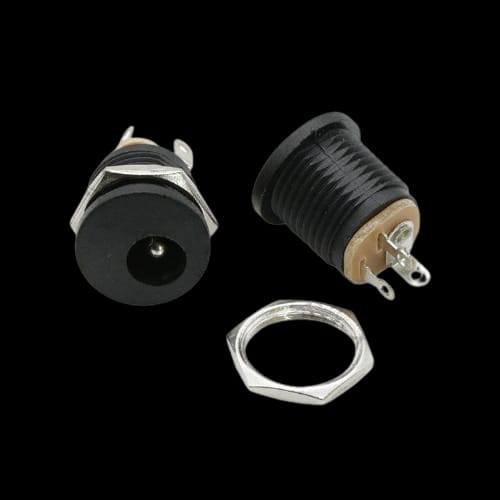

DC jack male 1
DC jack Female 1
පාට දෙකේ වයර් අඩි 3 ක් පමණ
View attachment 182421
View attachment 182424
View attachment 182422
View attachment 182423

කස්ටිය හදල විස්තර දාන්න
දැනට වෙලද පොලේ ඉහල මිලකට අලෙවි වන්නෙ මෙවැනි කුමයට සාදා ඇති ඒවාය
මෙමගින් විදුලිය විසන්දි වූ පසුව ස්වයංක්‍රීයව on වේ
විදුලිය නැවත පැමිණ විට ස්වයංක්‍රීයව චාර්ජ් වීමට පටන් ගනී

This is wrong in many ways.
But I'll let you live your fantasy

දැනට වෙලද පොලේ ඉහල මිලකට අලෙවි වන්නෙ මෙවැනි කුමයට සාදා ඇති ඒවාය

How sure are you about above claim?



[kasun090354t]

Thanks bro, ඔය මොකුත් නෑ, battery 5 ක් ගැලෙවුවා power bank එකේ ඔය විදිහට ශ්‍රේණි ගතව සෙට් කර සකිට් මොකුත් නෑ දැන් 19.5V තියනවා. හැම මඟුලට ගහන්නේ ඕක තමා.



[mdrc111]

මං හැදුවා මෙහෙම

UPS බැටරි එකක් ගත්තා (7.2AH)
ඕකට ගැහුවා 2956 buck converter එකක්
වයර් ටික ඇමිනුව
Output voltage එක 12v වගේ හැදුවා
බඩු වැඩ.

හැබැයි බැටරි charge කරන්න වෙනමම බැටරි charger එකක් use කරනවා

මේක පහසුයි
Auto චාර්ජ් වෙනවා ඩිස්චාර්ජ් වෙනවා
කරන්න කිසිම දෙයක් නැහැ
රවුටරේ පවර් පැක් එකම පාවිච්චි කරන්නේ



[Stimulus mind]



[mdrc111]

This is wrong in many ways.
But I'll let you live your fantasy


How sure are you about above claim?

දැනට කඩේ අඩු මිලට විකුනන්න තියෙන එකක් අරගෙන බලන්න
ඔයා මේක හදල බලන්න
ඊට පස්සෙ අඩුපාඩු කියන්න
මේක සරලව හදන විදය තියෙන්නෙ
පැය 4 ක් අනිවාරයෙන් වැඩ
මේක තියෙන්නෙ විසේසඥ වරුන්ට නෙවෙයි
සරලව වයර් එකක් පාස්සගෙන වැඩක් කරගන්න පුලුවන් අයට කරගන්න
වියදම ප්‍රශ්නයක් නැතැනම් මේ විදියට හදන්න

---

Thanks bro, ඔය මොකුත් නෑ, battery 5 ක් ගැලෙවුවා power bank එකේ ඔය විදිහට ශ්‍රේණි ගතව සෙට් කර සකිට් මොකුත් නෑ දැන් 19.5V තියනවා. හැම මඟුලට ගහන්නේ ඕක තමා.

12 V වලට අඩු කරේ කොහොමද
------ Post added on Aug 23, 2022 at 8:04 AM



[topkollek]

දැනට වෙලද පොලේ ඉහල මිලකට අලෙවි වන්නෙ මෙවැනි කුමයට සාදා ඇති ඒවාය

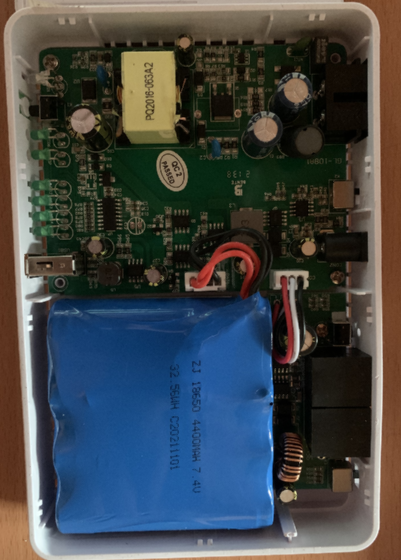

මේ තියෙන්නේ DCP UPS එකේ ෆොටෝ එකක්.



[mdrc111]

මේ තියෙන්නේ DCP UPS එකේ ෆොටෝ එකක්.

මේක 230v දෙන්න පුළුවන් එකක් නේද



[topkollek]

මේක 230v දෙන්න පුළුවන් එකක් නේද

ow



[mdrc111]

ow

ඕක ඔය සර්කිට් එක ලොකුවට කියෙන්නෙ 230V වලින් අඩු කරල නිසා



[Splash_smart]

Full charge UPS battery 2kata Step down converter ekak set karanna 12V ganna. Mama test kala paya 7 wage run kala eth battery 2ken 30% wath drain une une na.

Step-down
https://tronic.lk/product/lm2596s-display-3-40v-to-1-5-35v-3a-dc-to-dc-adjustable
https://tronic.lk/product/8a-300w-dc-to-dc-step-down-buck-adjustable-constant-vol



[mdrc111]

Full charge UPS battery 2kata Step down converter ekak set karanna 12V ganna. Mama test kala paya 7 wage run kala eth battery 2ken 30% wath drain une une na.

Step-down
https://tronic.lk/product/lm2596s-display-3-40v-to-1-5-35v-3a-dc-to-dc-adjustable
https://tronic.lk/product/8a-300w-dc-to-dc-step-down-buck-adjustable-constant-vol

මේක හොදයි වියදම වැඩියි
මම කිව්ව එකට සියලුම බඩු දාල rs 2000 ක් වත් යන්නෙ නැහැ



[Splash_smart]

මේක හොදයි වියදම වැඩියි
මම කිව්ව එකට සියලුම බඩු දාල rs 2000 ක් වත් යන්නෙ නැහැ

Oww aththa.. gedara 1.2KVA UPS ekak wage tiyanwa nam, online ups eka wage wada karanna hadaganna puluwan. Gedara SLT fiber ekata denna tama oka haduwe.
But viyadama wadi and sahena welawak tiyanwa



[Voltage]

Full charge UPS battery 2kata Step down converter ekak set karanna 12V ganna. Mama test kala paya 7 wage run kala eth battery 2ken 30% wath drain une une na.

Step-down
https://tronic.lk/product/lm2596s-display-3-40v-to-1-5-35v-3a-dc-to-dc-adjustable
https://tronic.lk/product/8a-300w-dc-to-dc-step-down-buck-adjustable-constant-vol

Macho I did the same.

ඕකට දිගටම 230v එකට plug කරලා තියාගන්න මොකද්ද කරන්න ඕන.

සරලවම වෙන්න ඕන මේකයි

Current එක ගියාම router එක ඩවුන්.
ආයිත් කේබල් ටික මේකට මාරු කරන්න ඕන නේ.
එහෙම නැතුව current ගිය ගමන් battery එකට මාරු වෙන්න modify කරන්න ඕන කොහොමද.
Current එක අවාම ආයිත් battery එක disconnect වෙලා power adapter එකට connect උනා නම් ගොඩ

Battery එකටත් over charge protection එකක් දාගන්න තිබුණා නම් නියමයි

@aruna1 can you also suggest a way ?



[alex007]

Thanks machan, welawaka try ekak deela balannam



[vgp]

මෙක load ඒක connect කරන්නේ යි charge වෙන්නේ යි එකම තැනට ද? අනෙක load connect වෙලා තියද්දී charge වෙන එක අවුලක් නැද්ද



[aruna1]

Macho I did the same.

ඕකට දිගටම 230v එකට plug කරලා තියාගන්න මොකද්ද කරන්න ඕන.

සරලවම වෙන්න ඕන මේකයි

Current එක ගියාම router එක ඩවුන්.
ආයිත් කේබල් ටික මේකට මාරු කරන්න ඕන නේ.
එහෙම නැතුව current ගිය ගමන් battery එකට මාරු වෙන්න modify කරන්න ඕන කොහොමද.
Current එක අවාම ආයිත් battery එක disconnect වෙලා power adapter එකට connect උනා නම් ගොඩ

Battery එකටත් over charge protection එකක් දාගන්න තිබුණා නම් නියමයි

@aruna1 can you also suggest a way ?

In the original post he has no charge controller or current control.. or voltage control

---

දැනට කඩේ අඩු මිලට විකුනන්න තියෙන එකක් අරගෙන බලන්න
ඔයා මේක හදල බලන්න
ඊට පස්සෙ අඩුපාඩු කියන්න
මේක සරලව හදන විදය තියෙන්නෙ
පැය 4 ක් අනිවාරයෙන් වැඩ
මේක තියෙන්නෙ විසේසඥ වරුන්ට නෙවෙයි
සරලව වයර් එකක් පාස්සගෙන වැඩක් කරගන්න පුලුවන් අයට කරගන්න
වියදම ප්‍රශ්නයක් නැතැනම් මේ විදියට හදන්න
View attachment 182425

---

12 V වලට අඩු කරේ කොහොමද
------ Post added on Aug 23, 2022 at 8:04 AM

Ha
------ Post added on Aug 23, 2022 at 8:36 AM



[Walter Hartwell White]

BMS මොඩියුල් එක චාජින් කොන්ට්‍රොලර් එකක් විදිහටත් වැඩ කරනවා නේ?



[Lakshan-Seram]

මේ තියෙන්නේ DCP UPS එකේ ෆොටෝ එකක්.

Uda kotasa smps ekak wage
