3.5 mm jack

[AnuradhaRa]

3.5 mm jack කේබල් එක ඇතුලෙ වයර් හතරයි නේද තියෙන්නෙ..
එතකොට ඒකෙ තියෙන බට්න් වලින් සද්දෙ අඩු වැඩි කරන්නෙ කොහොමද
කෝල් අාන්සර් කරන වැඩේ වෙන්නෙ කොහොමද
ඒරියල් එක වෙන්නෙ මොන වයර් එකද

දකුණු පැත්තෙ ස්පීකර් එකට එක වයර් එකයි
වම් පැත්තෙ ස්පීකර් එකට වයර් එකයි
මයික් එකට එකයි.
ඔය තුනටම පොදුවෙ එක ග්‍රවුන්ඩ් එකයි

ස්විච් වැඩකරන හැටි උඹල දන්නවද ?
ස්විච් වැඩ කරන්ඩ ඕනෙත් ඔය වයර හතරෙන්නෙ

​



[Lakshan-Seram]

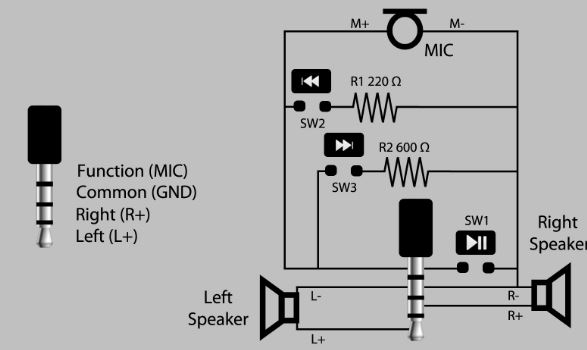

GND ekath ekka Mic eken ne sense karala tiyenne

eg: mic eke normal resistance ekata mic eka
short circuit SW1
220ohm, sw2
600ohm, sw3



[AnuradhaRa]

GND ekath ekka Mic eken ne sense karala tiyenne

R- L- Mic- ඔක්කොම තනි ග්‍රවුන්ඩ් එකක්



[Lakshan-Seram]

R- L- Mic- ඔක්කොම තනි ග්‍රවුන්ඩ් එකක්

GND ekai Mic + ekai ban



[AnuradhaRa]

මයික් පොසිටිව් ලයින් එක ග්‍රවුන්ඩ් කරල අගය වෙනස් රෙසිස්ටර් දෙකක් හරහා
ඔය ස්විච් එබිලම තියෙන ඒව නෙමේනෙ. පොඩි පල්ස් එකක් දුන්නම වැඩේ වෙනව ඇති..



[AnuradhaRa]

GND ekai Mic + ekai ban

මට තේරෙන්නෙ නෑ උඹ කියන දේ
ග්‍රවුන්ඩ් එක වෙන්නෙ තුන්වෙනි රින්ග් එක



[AnuradhaRa]

GND ekath ekka Mic eken ne sense karala tiyenne

eg: mic eke normal resistance ekata mic eka
short circuit SW1
220ohm, sw2
600ohm, sw3

හ්ම් හ්ම්..



[Lakshan-Seram]

මට තේරෙන්නෙ නෑ උඹ කියන දේ
ග්‍රවුන්ඩ් එක වෙන්නෙ තුන්වෙනි රින්ග් එක

Uda idan balanakota 2 neh..

uba udin dala tiyena ekama tama kiyanne

Mic+ ekai ground ekai (mic+, ground resistance eka)



[AnuradhaRa]

මොකක්ද බං sense කරනව කියන්නෙ



[Lakshan-Seram]

මොකක්ද බං sense කරනව කියන්නෙ

oka harida nedda danne na man.. ground sensing wage ekak adahas kare..
sensor, signal kiyana meaning eka.

current sense kiyalat tiyenne resistors use karala.



[Nadun26]

ඕවා නේද Phone වල තියෙන්නේ ?
මම මගේ Phone එකට ඔය ජැක් එක ගහන්නේ නැතුව HeadPhone එකේ ජැක් එක ගහලා Radio අහනවා
ඒක නිසා අන්ටෙනවාව ඔය ජැක් එකේ තියෙනවා වෙන්න බැහැ මචෝ.



[Franklin EK]

..B U M P..​



[krish69]



[AnuradhaRa]

ඕවා නේද Phone වල තියෙන්නේ ?
මම මගේ Phone එකට ඔය ජැක් එක ගහන්නේ නැතුව HeadPhone එකේ ජැක් එක ගහලා Radio අහනවා
ඒක නිසා අන්ටෙනවාව ඔය ජැක් එකේ තියෙනවා වෙන්න බැහැ මචෝ.

උඹගෙ headphone එකේ වයර තුනෙන් එකක් අනිව ඇන්ටෙනාව
contact 4ක් තියෙන ෆෝන් ජැක් එකෙත් ඇන්ටෙනාවක් තියෙනව

මම දැක්ක ඇන්ඩ්‍රොයිඩ් වලට එන ෆෝන් ජැක් ඇපල් ෆෝන් වලට හරියන්නෙ නෑ. ඒකෙ අනිත් පැත්තත් එහෙමයි..
හේතුව වයර් 4 මාරු වෙලයි තියෙන්නෙ..

හොයල බලපු විදියට ග්‍රවුන්ඩ් වයර් එක තමා ඇන්ටෙනාව වෙන්නෙ



[pubudu lakmal]

B
U
M
P



[sithija.h]

Mehemai bn Volume UP-Down, Call End Button welata standard rate ekak athi pulse ekak yawanna, eh rate eke pulse ekak ground eka haraha yawanawa athi ethakota phone eken identify karagannawa aththe, mata hithenne ehemai bn

Rep Added



[AnuradhaRa]

Mehemai bn Volume UP-Down, Call End Button welata standard rate ekak athi pulse ekak yawanna, eh rate eke pulse ekak ground eka haraha yawanawa athi ethakota phone eken identify karagannawa aththe, mata hithenne ehemai bn

මාත් හිතුවෙ එහෙම තමා
