වතුර මෝටරේ ස්විච් help

[PHBhagya]

මේක double pole නෙවේ මම හිතන්නේ
මෙයා කිවනේ කලින් විදිහට ගැහුවම moter එක ඕන උනා
light එක පත්තු උනේ නැහැ කියලා
ඔය කියන විදිහට එහෙම ගැහුවොත් ෂෝර්ට් වෙනවා

මෙන්න මේ විදිහේ එකක් තියන්නේ

https://www.flameport.com/electric_museum/fused_connections_switches/MK_5930_switch_with_neon.cs4

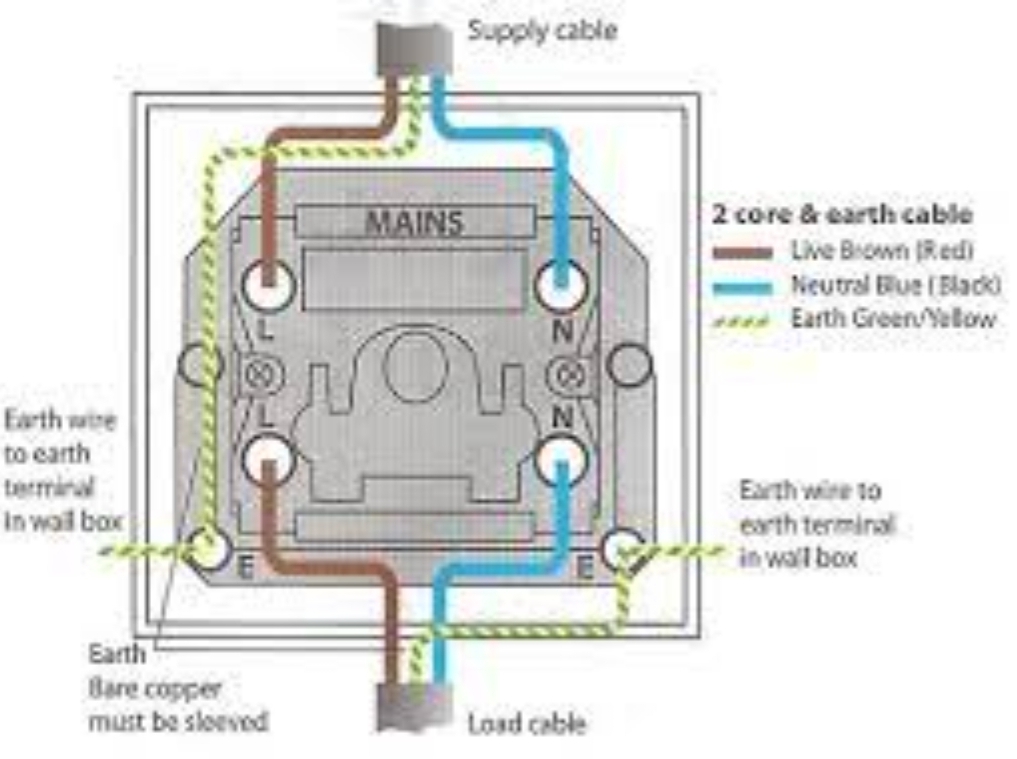

This 20A double pole switch is similar in appearance to a light switch,

View attachment 124049

meke indicator bulb eka hema welema on welaa tiyennee, motor 1th digatama weda. Switch 1 adaalama nee

---

Math hithuwe ehema tamaa wenda ooni.
------ Post added on May 9, 2021 at 12:22 PM

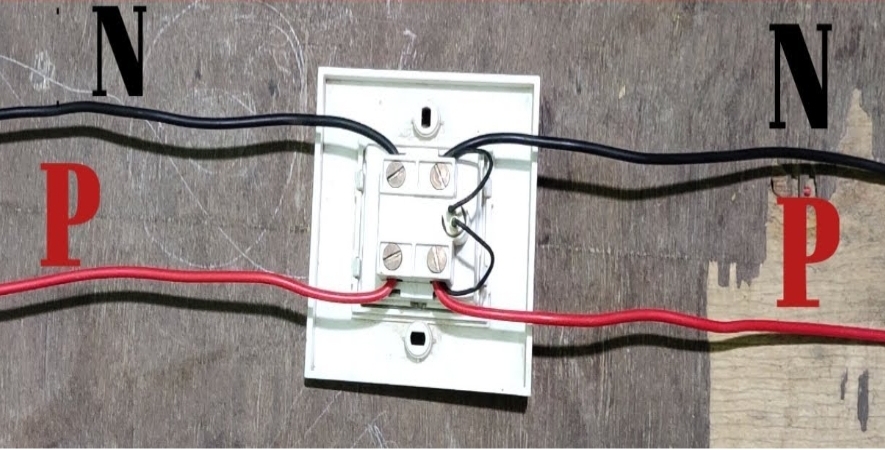

අප‌ෙ ගදෙර දාලා තිය‌ෙන්න‌ෙ විදිහ තමයි මම ඇදලා දැම්ම‌ෙ මචන්.. මමමයි වයරින් කලේ. live netural ද‌ෙකම switch ව‌ෙනවා. ඩබල් ප‌ොල්.

හරි මචෝ...
ඉලෙක්ට්‍රිශියන් කෙනෙක්ගෙ සහය පැතුව,

මෙහෙමයි සීන් එක. උඹේ මෝටරේට යන නිවුටල් එකයි ෆේස් එකයි දෙකම එන්න ඕනෙ ස්විච් බොක්ස් එකට.
@thedigit2s දාල තියෙන පික් එකේ හැටියට,
N, L දෙකම ස්විච් වෙලා යන්න ඕනෙ මෝටරේට. ඒකයි මෙතනදි ලයිට් එකට හරියට කනෙක්ෂන් දීගන්න බැරි.

දැන් මෙතනදි, ෆේස් එක විතරයි ස්විච් බොක්ස් එකට ඇවිත් තියෙන්නෙ.
හරියට කරනවනං මෝටරේ ලයින් දෙකම 15a වයර් එකෙන් ගේන්න වෙනව බොක්ස් එකට. බට ඇතුලෙන් මුල ඉඳන් වයර් එක ගේන එක ටිකක් ලොකු වැඩක්.

උඹට ටෙම්පරි වැඩේ කරගන්න ඕනෙනං,
මෝටරේට ඔය දීල තියෙන විදිහටම කනෙක්ශන් දීල,
ඉන්ඩිකේටර් ලයිට් එකේ එක කොනක් ස්විච් වෙලා යන L එකට අමුනන්න.
අනික් කොන,
එහාපැත්තෙ ප්ලග් පොයින්ට් එකේ නිවුටල් ලයින් එකට අමුනන්න.



[thedigit2s]

View attachment 124054

මචන් මෙහෙම තිබ්බම ස්විච් එක ඔන් කරාම මෝටරේ වැඩ. කඩෙන් ගන්නකොට මේ ස්විච් එකේ අර පොඩි ලයිට් එකට එන වයර් දෙක ගහල තිබ්බේ දෙපැත්තේ Load දෙකට. ඒම තිබ්බම ස්විච් එක ඔන් නොකරත් ඒ ලයිට් එක පත්තු වෙනව.

ඔයා නිවුටල් ඒක ස්විච් කරලා නැ වග‌ෙ ඔයාගේ ප‌ොට‌ො වල ප‌ේන විදිහට නම්.. මට අප‌ෙ ග‌ෙදර ස්විච් ඒක ගලවන්න විදිහක් නැ. නැත්නම් ප‌ොට‌ො ටිකක් දානවා.. මම ඩය්‍ග්‍රම් ඒක‌ේ දාපු විදිහට තමයි අපේ ග‌ෙදර තිය‌ෙන්න‌ෙ. ලයිට් ඒකේ වයර් ඒන්න ඔනි ල‌ොඩ් ඒකට තමයි මචන්.



[EssJeeEm]

හරි මචෝ...
ඉලෙක්ට්‍රිශියන් කෙනෙක්ගෙ සහය පැතුව,

මෙහෙමයි සීන් එක. උඹේ මෝටරේට යන නිවුටල් එකයි ෆේස් එකයි දෙකම එන්න ඕනෙ ස්විච් බොක්ස් එකට.
@thedigit2s දාල තියෙන පික් එකේ හැටියට,
N, L දෙකම ස්විච් වෙලා යන්න ඕනෙ මෝටරේට. ඒකයි මෙතනදි ලයිට් එකට හරියට කනෙක්ෂන් දීගන්න බැරි.

දැන් මෙතනදි, ෆේස් එක විතරයි ස්විච් බොක්ස් එකට ඇවිත් තියෙන්නෙ.
හරියට කරනවනං මෝටරේ ලයින් දෙකම 15a වයර් එකෙන් ගේන්න වෙනව බොක්ස් එකට. බට ඇතුලෙන් මුල ඉඳන් වයර් එක ගේන එක ටිකක් ලොකු වැඩක්.

උඹට ටෙම්පරි වැඩේ කරගන්න ඕනෙනං,
මෝටරේට ඔය දීල තියෙන විදිහටම කනෙක්ශන් දීල,
ඉන්ඩිකේටර් ලයිට් එකේ එක කොනක් ස්විච් වෙලා යන L එකට අමුනන්න.
අනික් කොන,
එහාපැත්තෙ ප්ලග් පොයින්ට් එකේ නිවුටල් ලයින් එකට අමුනන්න.

තැන්ක්ස් මචන් .
anyway උබ අරුගේ මොටරේ බේරුවා



[Sams.Ryo]

හරි මචෝ...
ඉලෙක්ට්‍රිශියන් කෙනෙක්ගෙ සහය පැතුව,

මෙහෙමයි සීන් එක. උඹේ මෝටරේට යන නිවුටල් එකයි ෆේස් එකයි දෙකම එන්න ඕනෙ ස්විච් බොක්ස් එකට.
@thedigit2s දාල තියෙන පික් එකේ හැටියට,
N, L දෙකම ස්විච් වෙලා යන්න ඕනෙ මෝටරේට. ඒකයි මෙතනදි ලයිට් එකට හරියට කනෙක්ෂන් දීගන්න බැරි.

දැන් මෙතනදි, ෆේස් එක විතරයි ස්විච් බොක්ස් එකට ඇවිත් තියෙන්නෙ.
හරියට කරනවනං මෝටරේ ලයින් දෙකම 15a වයර් එකෙන් ගේන්න වෙනව බොක්ස් එකට. බට ඇතුලෙන් මුල ඉඳන් වයර් එක ගේන එක ටිකක් ලොකු වැඩක්.

උඹට ටෙම්පරි වැඩේ කරගන්න ඕනෙනං,
මෝටරේට ඔය දීල තියෙන විදිහටම කනෙක්ශන් දීල,
ඉන්ඩිකේටර් ලයිට් එකේ එක කොනක් ස්විච් වෙලා යන L එකට අමුනන්න.
අනික් කොන,
එහාපැත්තෙ ප්ලග් පොයින්ට් එකේ නිවුටල් ලයින් එකට අමුනන්න.

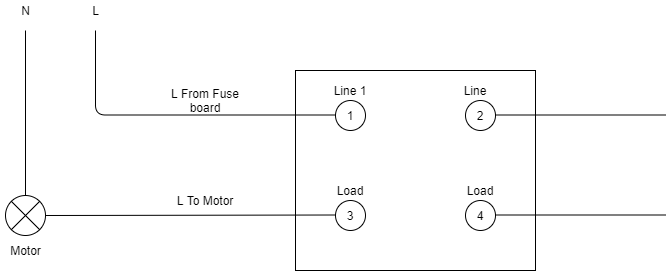

මට මචන් හරියට තේරුන්නෑ. මේ diagram එකේ විදියට පොඩි ලයිට් එක කොහෙටද හයි කරන්න ඕනේ. Neutral එක කොහෙටද හයි කරන්න ඕනේ.



[thedigit2s]

මට මචන් හරියට තේරුන්නෑ. මේ diagram එකේ විදියට පොඩි ලයිට් එක කොහෙටද හයි කරන්න ඕනේ. Neutral එක කොහෙටද හයි කරන්න ඕනේ.

View attachment 124058

@PHBhagya කියලා තිය‌ෙන විදිහට උබ‌ෙ ස්විච් ඒක ලගට නියුට්ල් ඒකක් ඒන්න‌ෙ නැනෙ. ඒක නිසා ව‌ෙන තැනකින් නිවුටල් ඒකක් ගන්න ව‌ෙනවා ප‌ොඩි ලයිට් ඒකට..



[Sams.Ryo]

View attachment 124059

@PHBhagya කියලා තිය‌ෙන විදිහට උබ‌ෙ ස්විච් ඒක ලගට නියුට්ල් ඒකක් ඒන්න‌ෙ නැනෙ. ඒක නිසා ව‌ෙන තැනකින් නිවුටල් ඒකක් ගන්න ව‌ෙනවා ප‌ොඩි ලයිට් ඒකට..

මෝටරේ ඉඳන් එන වයර් දෙකම එනවා ඔතන්ට. ඔය බොක්ස් එකේ පේන්න තියෙන්නේ මේන් ස්විච් එකෙන් එන L එකයි, මෝටරෙන් එන L එකයි.

මෝටරෙන් එන N එකයි මේන් ස්විච් එකෙන් එන N එකයි එහා පැත්තේ box එකේ plug base එකේ connect කරල තියෙන්නේ. දැන් මම පොඩි ලයිට් එකේ එක වයර් එකක් 3 ට හයි කරල අනිත් එක 4 ට හයි කරලා. එහා පැත්තෙ බොක්ස් එකෙන් N එකක් අරන් 2 ට හයි කරාම හරිද?



[thedigit2s]

මෝටරේ ඉඳන් එන වයර් දෙකම එනවා ඔතන්ට. ඔය බොක්ස් එකේ පේන්න තියෙන්නේ මේන් ස්විච් එකෙන් එන L එකයි, මෝටරෙන් එන L එකයි.

මෝටරෙන් එන N එකයි මේන් ස්විච් එකෙන් එන N එකයි එහා පැත්තේ box එකේ plug base එකේ connect කරල තියෙන්නේ. දැන් මම පොඩි ලයිට් එකේ එක වයර් එකක් 3 ට හයි කරල අනිත් එක 4 ට හයි කරලා. එහා පැත්තෙ බොක්ස් එකෙන් N එකක් අරන් 2 ට හයි කරාම හරිද?

ඔවු ඒහ‌ෙම කරත් හරි. නැති නම් 4ට හයි කරපු වයර් ඒක ගලවලා ‌direct ඒහා පැත්ත‌ෙ box ඒකෙ නිවුටල් ඒකත් ඒක්ක කනෙක්ට් කරන්න. එත් හරි. ඒහමෙත් නැතිනම් ඒහා පැත්තේ බ‌ොක්ස් ඒකට ම‌ෙන් ඒක‌ෙන් ඒන නිවුටල් ඒක 3ට කනෙක්ට් කරලා ම‌ොටර‌ේට යන නිවුටල් ඒක 4ට හයිකරලා ඒහා පැත්ත‌ෙ බ‌ොක්ස් ඒකට නිවුටල් ඒක 3න් අරග‌ෙන ද‌ෙන්න.



[PHBhagya]

View attachment 124047

මෝටරේ ඉඳන් එන වයර් දෙකම එනවා ඔතන්ට. ඔය බොක්ස් එකේ පේන්න තියෙන්නේ මේන් ස්විච් එකෙන් එන L එකයි, මෝටරෙන් එන L එකයි.

මෝටරෙන් එන N එකයි මේන් ස්විච් එකෙන් එන N එකයි එහා පැත්තේ box එකේ plug base එකේ connect කරල තියෙන්නේ. දැන් මම පොඩි ලයිට් එකේ එක වයර් එකක් 3 ට හයි කරල අනිත් එක 4 ට හයි කරලා. එහා පැත්තෙ බොක්ස් එකෙන් N එකක් අරන් 2 ට හයි කරාම හරිද?

ඔයා, එහාපැත්තෙ ප්ලග් බොක්ස් එකේ තියෙන නිවුටල් ලයින් දෙකම ගලවල මෝටරේ ස්විච් එක පැත්තට ගන්න.

මෝටරේට යන N එක උඩ කෝට් කරල තියෙන ඩයග්‍රම් එකේ විදිහට load එකට දෙන්න,
මේන් ස්විච් එකෙන් එන N එක line එකට දෙන්න.

ඉන්ඩිකේටර් ලයිට් එකේ ලයින් දෙක පික් එකේ විදිහට, load1, load වලට දෙන්න.

මේ විදිහට දුන්නම එහාපැත්තෙ ප්ලග් බේස් එකට නිවුටල් එකක් නැති වෙනව.
ඒකට, වයර් කෑල්ලකින් පික් එකේ line එකේ ඉඳන් ප්ලග් බේස් එකේ නිවුටල් එකට කනෙක්ට් කරන්න



[kalupusa007]

Oka double pole switch ekak on kalama light eka paththu wenne.



[hodakolla]

BUMPER



[Sams.Ryo]

Thanks උදව් කරපු හැමෝටම. වැඩේ හදාගත්තා. අඩු ගානේ මේ diagram එකවත් පෙට්ටියේ print කරල එව්ව නම් පැහැදිලිව තේරෙනවා. double pole switch එකක් කියලා දැනන් හිටියෙ නෑ.
