ගෙදර වයරිං කරමු 3 කොටස

[SP22614]

patta | 15+



[Palihawadana1990]

මචං...

මම ත්‍රේඩ් තුනම කියෙවුවා, පට්ට ලස්සනට විස්තර කරල තියෙනවා. ඊලග එක පුලුවන් නම් ඩේටා කේබල් ගැන විස්තරක් කරන්න.. කැමරා, HDMI. වයි ෆයි, ටෙලිෆෝන්, ටීවී වගේ දේවල්..

සහ සෙන්සර් ලයිට් වගේම පරිඝණකය හෝ මොබයිල් එක මගින් ක්‍රියාත්මක කල හැකි ලයිට් සිස්ටම් ගැනත් දානවනම් පට්ට.... කීයක් වගේ යාවිද?? මොනව අගේ යුනිට් ද ඕන, වගේ දේවල්...



[Pradeep27]

Machan trip switch eka gana kiyannako mkda ka kiyala



[praneeth.pj]

ela



[charithtg]

PDF thiyena link eka wada karanne naha ne, file eka thiyena ekenek innawanam share karanawada, mata PM ekakuth danna. meeka godak watina thread ekak.

electrical wada karala purudu nathi aya innawanam, 15 amp wagee protection thiyena gloves dekak gattath kamak naha, mokada kochchara parissamen wada kalath, dannema nathuwa wire ekaka atha gaawenna puluwan



[kushan_mg]

Machan la, pdf eka thiyana kenek pm karanawada



[trd-1987]

15 amp braker 1kin plug keeyakata denna puluwanda..... 5 amp braker 1kin switch keeyakata denna puluwanda...



[ctpgamage]

thanks,,,



[Metal boy]

thank you bro,
i've been looking for this



[Mayaratne]

ගෙදර වයරිං කිරිල්ල ගැන දාන අන්තිම නූල අරං ආවා. පළවෙනි, දෙවෙනි ත්‍රෙඩ් වලට ඔයාලාගෙන් ලැබුන් ප්‍රතිචාර අගය කර සලකනවා. මුලින් කිව්ව වගේ මම මේ සම්බන්ධ වෘතිකයෙක් නෙවෙයි. ඒ නිසා අඩුපාඩු තියනව නම් ඒවා පෙන්නල දිල මේ ත්‍රෙඩ් එක සාරවත් කරන්න එකතු වෙන්න කියල හැමෝටම ආරාධනා කරන්න කැමතී.

පළවෙනි ත්‍රෙඩ් එක බලන්න මේ ලිංක් එක ක්ලික් කරන්න
http://www.elakiri.com/forum/showthread.php?t=1677004

දෙවෙනි ත්‍රෙඩ් එක බලන්න මේ ලිංක් එක ක්ලික් කරන්න
http://www.elakiri.com/forum/showthread.php?t=1678033

කලින් ත්‍රෙඩ් වලදි කීප දෙනෙක් අහලා තිබුනනනේ වයරිං කරන්න ගන්න දේවල් වල නම් එහෙම. මෙන්න මතක් වෙන විදිහට නම් ලැයිස්තුව. (රූප අන්ථර්ජාලයෙන් සොයාගත් බව සලකන්න.)
1Gang 1Way Switch

මේවගේ තියන්නේ තනි ස්විච් එකක්. කාමර වලට එහෙම ගන්නේ මේව තමයි කියලා දන්නවනේ.

2Gang 1Way Switch

ස්විච් දෙකක් එකට තියනවා. මේ වගේ ස්විච් තුනක් තියනව නම් 3 Gang වෙනවා, ස්විච් 4 ක් නම් 4Gang කියලා අදුන්වනවා.

1Gang 2Way Swtch
පඩිපෙළවල් වලට එහෙම පාවිච්චි කරනවා. එක ස්විච් එකකින් ලයිට් එක දාගෙන අනිත් එකෙන් නිවාගෙන යන්නේ මේවයින් තමයි. උඩින් පෙනුම 1Gang 1Way Switch වලටම සමානයි. නමුත් යට පැත්තේ වයර් සම්බන්ධක තුනක් තියනවා.

Bell Press

බෙල් වලට ගන්නේ මේවා.

5A Switched Socket (5A ප්ලග් පොයින්ට්)

13A Switched Socket

15A Switched Socket

දන්නවනේ මේවගේ සිදුරු තරමක් ඈතින් පිහිටන්නේ කියලා.

10 Way Distribution Box (DB)

කොටස් 10 ක් හයි කරන්න ඉඩ තියන DB එක. හැබැයි අවශ්‍ය ප්‍රමාණයේ එකක් මිලදී ගන්න ඕනේ.

Dual pole MCB (Main Switch)

මේකෙන් නියුට්‍රල් ෆේස් දෙකම ඕෆ් වෙනවා. ගෙදර වයරිං රෙපෙයාර් එකක් කරන්න කලින් මේකෙන් ඕෆ් කරලා ඉන්න ඕනේ.

RCD (ට්‍රිප් ස්විච් එක කියන්නේ)

දන්නවනේ මේක ගැන

Single pole MCB (බ්‍රේකර් කියන්නේ)

Sunk Box (Mounting Box)

බිත්ති වලට ප්ලග්, ස්විච් හයිකරන්න යොදාගන්නේ මේවා. මේවගේ කොටස් දෙකක් ලග තියන ඒකකය හදුන්වන්නේ 2 Gang Sunk Box නැත්තං 2 Gang Mounting Box කියලා.

Ceiling Rose

Lamp Holder

5A Plug Top

13A Plug Top

15A Plug Top

PVC Insulation Tape

හරි එහෙනම් Distribution Board එහෙමත් නැත්තං ඩීබී එකෙන් වැඩේට බහිමු.
ගෙදර විදුලි පද්ධතියේ තියන ප්‍රධාන කොටස මේක තමයි. ගෙදර හැම පැත්තකටම කරන්ට් එක ගෙනියනක්නේ මෙතනින්.

හරි එහෙනම් මේ ගැන පොඩ්ඩක් බලමු
මේන් ස්විච් එක
ගේ වයරිං කරනකොට එලියට දාන ලෝඩ් වයර් එකේ අනිත් අන්තය සම්බන්ධ වෙන්නේ මේන් ස්විච් එකට. මේන් ස්විච් එකේ කොටස් දෙකක් තියනවා පේනවනේ. අන්න ඒ කොටස් දෙකෙන් නිව්ටල් හා ෆේස් දෙක වෙන වෙනම ඔන් ඔෆ් වෙනවා. ඔය විදිහට යටින් ලෝඩ් වයර් එක සම්බන්ධ කරාට පස්සේ, උඩින් ඒ වයර් දෙක පිළිවෙලට ට්‍රිප් ස්විච් එකට සම්බන්ධ වෙනවා. හැබැයි ඕක හයි කරනකොට බලන්න ට්‍රිප් ස්විච් එකේ උඩ ගහලා තියනවා N අකුර. අන්න එතනට මේන් ස්විච් එකෙන් එන නිව්ට්‍රල් වයර් එක සම්බන්ධ වෙන්න ඕනේ. L කියන තැනට ෆේස් වයර් එක. ඊටපස්සේ ට්‍රිප් ස්විච් එකේ යට පැත්තෙන්, උඩ නිව්ට්‍රල් හා ෆේස් සම්බන්ධ කරපු විදිහටම ප්‍රතිධානය ගන්න පුලුවන්. මේ වැඩවලට ලෝඩ් වයර් කියලා හදුන්වන ලොකු කේබල්.

බ්‍රේකර් වලට ෆේස් ඉන්පුට් එක දෙමු.
ට්‍රිප් ස්විච් එකේ ප්‍රතිධානයේ නිල් පාට වයර් එක, ඒ කිව්වේ ෆේස් එක හැම බ්‍රේකර් එකකම යට පැත්තට සම්බන්ධ වෙන්න ඕනේ. මේකට අපිට බස් බාර් එක යොදාගන්න පුලුවන්.

බස් බාර් එක

එතනදි ට්‍රිප් ස්විච් එකට පස්සේ හමුබුවෙන පළවෙනි බ්‍රේකර් එකේ යටට විතරක් ෆේස් වයර් එක සම්බන්ධ කරන්න. (ලෝඩ් වයර් කෑල්ලක් පාවිච්චි කරන්න ඕනි.) එතන ඉදන් බස් බාර් එක හයි කරන්න පුලුවන්. ඔය බස් බාර් එක වයර් සම්බන්ධ කරන තැනට උඩින් තියයන සිදුරු ඇතුලට යොමු කරලා ඇනේ තද කරලා සම්බන්ධ කරන්න ඕනේ.

බස් බාර් එක හයි වෙන විදිහ

නිව්ටල් වයර් එකට මොකද වුනේ
ට්‍රප් සුවිච් එකේ යටින් ප්‍රතිධානය වෙන අනිත් වයර් එක දුඹුරු පාට එකනේ. ඒ කිව්වේ නිව්ටල් වයර් එක. ඔන්න ඕක නිව්ටල් ලිංක් බාර් එකේ කෙළවරට ගිහින් හයි කරන්න. (ලෝඩ් වයර් කෑල්ලක් පාවිච්චි කරන්න ඕනි.)

ලයිට් වලටයි, ප්ලග් වලටයි හැම තැනටම ෆේස් වයර් අදිමු.
දැන් වැඩේ ගොඩක් දුරට ඉවරයි. දැන් ඔය හැම බ්‍රේකර් එකකම උඩින් කරන්ට් වයර් අදින්න පුලුවන්. ඒකිව්වේ ෆේස් වයර් . හැබැයි මතක තියාගන්න ඔයාලා ඇම්පියර් 15 ප්ලග් පොයින්ට් දානවනම් ඩීබී එකේ ඉදලා ඒ හැම ප්ලග් පොයින්ට් එකකටම වෙන වෙනම වයර් අදින්න ඕනේ. ඒ කිව්වේ අපි හිතමුකෝ කුස්සියට ඇම්පියර් 15 ප්ලග් එකක් දානවා කියලා. ඔය අවන් එත එහෙම ගහ ගන්න. දැන් මේ ඩීබී එකට ඇම්පියර් 15 බ්‍රේකර් එකක් දාලා එතන ඉදන් ඇම්පියර් 15 වයර් අර ප්ලග් එකට අදින්න ඕනේ. එහෙම කරන්නේ නැතුව සාමාන්‍ය ඇම්පියර් 5 වයරිං එකට කවදාවත් ඇම්පියර් 15 බ්‍රේකර් එකක් දාන්න එපා.

Earth වයර් එක
ඩීබී එකත් එක්ක Earth bar එකක් තියනවා. ඒ කිව්වේ නිව්ටල් බාර් එක වගේම පිත්තල බාර් එකක්. මේකේ එක කෙළවරට 10mm (ලොකු) Earth වයර් එකක් සම්බන්ධ කරලා ඒකේ අනික් කෙළවර භූගත කරන්න ඕනේ. ඒ කිව්වේ අර තඹ කූරකට සම්බන්ධ කරලා ඒක එලියේ පොළවට බස්සන්න ඕනේ. ගෙදර ප්ලග් පොයින්ට් වලට එහෙම අදින Earth වයර් මෙතන ඉදලා ඇදගෙන යන්න පුලුවන්. ඒවා 2.5mm පොඩි Earth වයර් කියලා ඔයාලා දන්නවනේ.

දැන් අපිට ඩෝ බෙල් එකක් එහෙම වයරිං කරන හැටි කියල දෙන්නෙ නැද්ද.
මහමෙරක් ගිලපු එකාට අග්ගලයත් කජ්ජක්ද කිව්වලු. දැන් ඔයාලා වයරිං ගැන ගොඩක් දේවල් දන්නවා. ඉතිං ඩෝ බෙල් එක මොකක්ද. හරියට ලයිට් පොයින්ට් එකක් වයරිං කරනව වගේ තමයි.

එහෙනම් ඔච්චරයි.
මේකට අවශ්‍ය අඩුවැඩිය අපේ යාලුවෝ එකතු කරයි කියලා බලාපොරොත්තු වෙනවා.
ඒ වගේම වැරදි තියනව නම් නිවැරදි කරන්න. කිසිම තරහක් අමනාපයක් නෑ.
එහෙනම් හැමෝටම ආයුබෝවන්!

ඩව්න්ලෝඩ් කරගෙන බලන්න කැමති අයගේ පහසුව සදහා ත්‍රෙඩ් තුනම pdf ආකාරයට
ධාරිතාවය - 1.20MB
පිටු ගණන - 16
මුද්‍රණ ප්‍රමාණය - A4
අකුරුවල ප්‍රමාණය - 14

https://www.dropbox.com/s/dah1dr1ilqv0p00/house wiring sinhala.pdf?dl=0​

වාහන ගැන මොනවහරි බලන්න නම් ඉති ඔටෝමොබයිල් එක පැත්තෙ එන්න

​

Patta REp+++

Mchan ubata kiyanna puluwanda schematic diagram eka read karanne kohomada kiyala?



[Mayaratne]

Mchan oya PDf link eke wada na ne bun



[Naradapathum]

+12 rep added​



[Chira1]

Bump...



[jsandun]

Ela Ela Thank you



[kalupusa007]

+5



[pissu puuusa]

ela



[-Frankenstein-]

Sahenna deyak igena gaththa!
TFS! 7+



[Jimmy Neutron]

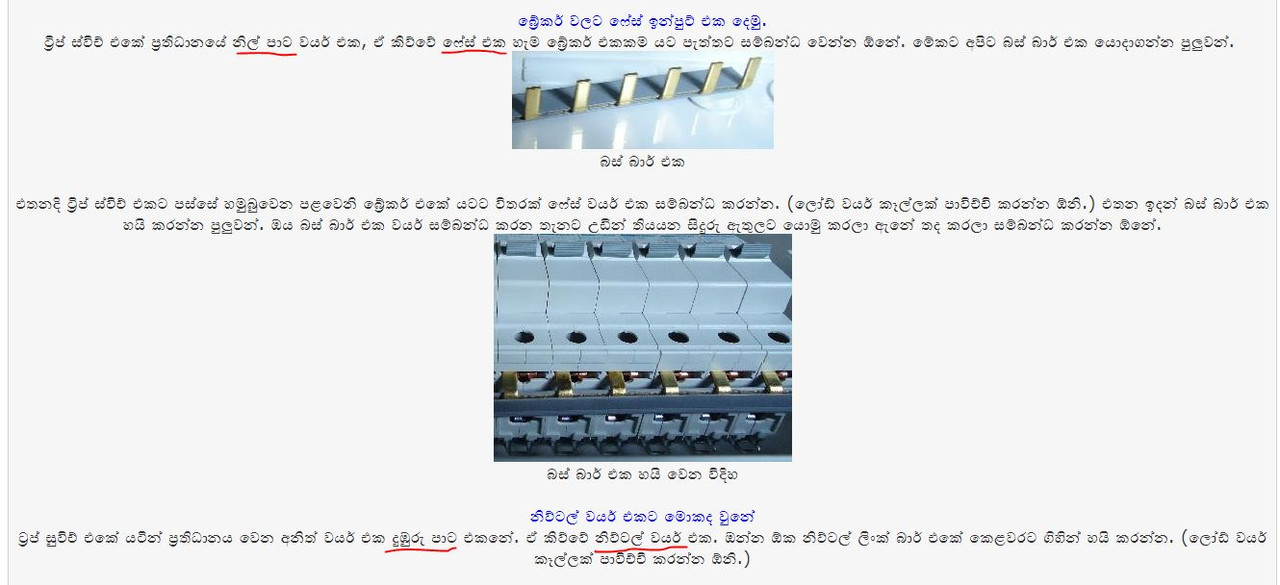

menna me tika terune naha bn.ubata colors tika patalunaada?



[6ix9ine]

Thank you බ්‍රෝ
​



[Mr.Tom]

menna me tika terune naha bn.ubata colors tika patalunaada?

ඔව් මචං කලර්ස් පැටලිලා. මේ පහල තියනවා වගේ නිවැරදි වෙන්න ඕනේ.

බ්‍රේකර් වලට ෆේස් ඉන්පුට් එක දෙමු.
ට්‍රිප් ස්විච් එකේ ප්‍රතිධානයේ දුඹුරු පාට වයර් එක, ඒ කිව්වේ ෆේස් එක හැම බ්‍රේකර් එකකම යට පැත්තට සම්බන්ධ වෙන්න ඕනේ. මේකට අපිට බස් බාර් එක යොදාගන්න පුලුවන්.

බස් බාර් එක

නිව්ටල් වයර් එකට මොකද වුනේ
ට්‍රප් සුවිච් එකේ යටින් ප්‍රතිධානය වෙන අනිත් වයර් එක නිල් පාට එකනේ. ඒ කිව්වේ නිව්ටල් වයර් එක. ඔන්න ඕක නිව්ටල් ලිංක් බාර් එකේ කෙළවරට ගිහින් හයි කරන්න. (ලෝඩ් වයර් කෑල්ලක් පාවිච්චි කරන්න ඕනි.)
