Circuit Help

sihina22

Well-known member
  • Dec 25, 2008
    1,708
    29
    48
    මචන් මට මෙ පවර්සප්ලයි එකට පල්ලෙහා තියෙන වයර් ටික අමුන ගන්න ඔනෙ. උදව්වක් දෙනවද . දෙවැනි පින්තූරය තියෙන සප්ලයි එක පිච්චුනා. අලුතින් ගෙනාවා පලවෙනි පින්තූරය එක. 12v අවුට් කරන්න තෙරෙන්නෙ නැහැ 12+ 12 - කියලා තියෙන්න. වයර් හතර කොහොමද හයි කරන්න ඔනෙ


    Attachments

    silentsahan

    Well-known member
  • Apr 28, 2010
    8,256
    1,237
    113
    Rajagiriya
    1 saha 2 ta 230 denna .. ( Neutral , phase maru karanna epa :unsure:)

    3 thamai ube output eke common eka hode..😔

    4 pin eka 3rd pin ekata sapekshawa negative :frown:

    5 pin eken api danna kiyana dhana widuliya enawa :)

    -------------------------------------------------------

    2nd pic eke pin nopene...🚝
    but boho wita
    wama = negative
    middle = common
    dakuna = positive

    weeme hakiyawak thiyenwa :rolleyes2:


    sihina22

    Well-known member
  • Dec 25, 2008
    1,708
    29
    48
    මෙක සැටලයිට් රිසිවර් එකක පවර්සප්ලයි එකක්. ඔකෙ වයර් හතරෙ කොන්නෙක්ටර් එක මෙන් බොර්ඩ් එකට කොනෙක්ට් වෙන්න ඔනෙ. ඔය වයර් හතරෙ කොන්නෙක්ටර් එක කපලා අලුත් පවර්සප්ලයි එකට හයි කරන්න ඔනෙ


    Attachments

    AnuradhaRa

    Well-known member
  • Dec 25, 2010
    29,644
    3,807
    113
    37
    Negombo
    ground to positive +6volts
    ground to negative -6volts
    negative to positive +12volts

    නැත්තං

    ground to positive +12volts
    ground to negative -12volts
    negative to positive +24volts

    වෝල්ට් 12 ක් ඕනෙනං ග්‍රවුන්ඩ් සහ පොසිටිව් වලින් දෙන්ඩ
    ග්‍රවුන්ඩ් රින වයර් එකට අමුණන්ඩ
    පොසිටිව් ධන වයර් එකට අමුණන්ඩ

    Last edited:

    silentsahan

    Well-known member
  • Apr 28, 2010
    8,256
    1,237
    113
    Rajagiriya

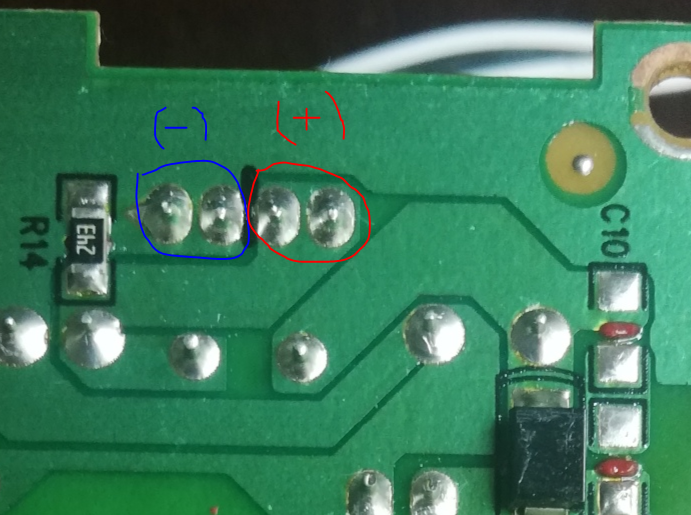

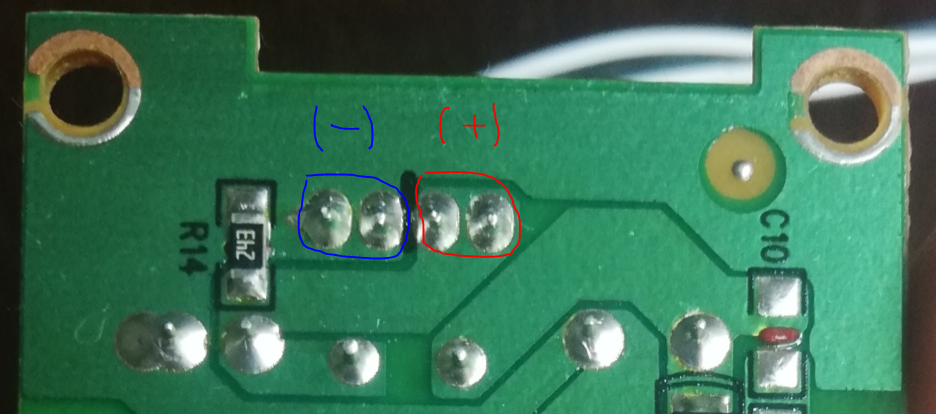

    According to pics;

    Black wire ekai ekata laginma thiyena
    wire ekai dekama thiyenne ekama path
    eke wge... oyta connectivity check karaganna
    puluwan nm hodai kokatath.. :rolleyes2:
    ( Cap eke negative pin ekath thiyenne e path ekene )


    dakune Sudu wire dekath thiyenne ekama path
    eke wge.. ekath ithin connectivity balanakam sure karanna ba...:lol:

    penne nam wire 4 physically thibbata ewa ground and positive wge.... :unsure:

    -------------------------------------------------------

    issara Open tell , Viaccess wge receivers wala nam 13, 18
    line awa lnb eke pol change karannai, motor actuator eka
    power karannai... ( Automatic dish align system eka )

    ehema ekak newe penumen... :rolleyes2:

    • Like
    Reactions: ArunaTelshan

    AnuradhaRa

    Well-known member
  • Dec 25, 2010
    29,644
    3,807
    113
    37
    Negombo
    According to pics;

    Black wire ekai ekata laginma thiyena
    wire ekai dekama thiyenne ekama path
    eke wge...
    oyta connectivity check karaganna
    puluwan nm hodai kokatath.. :rolleyes2:
    ( Cap eke negative pin ekath thiyenne e path ekene )


    dakune Sudu wire dekath thiyenne ekama path
    eke wge..
    ekath ithin connectivity balanakam sure karanna ba...:lol:

    penne nam wire 4 physically thibbata ewa ground and positive wge.... :unsure:

    -------------------------------------------------------

    issara Open tell , Viaccess wge receivers wala nam 13, 18
    line awa lnb eke pol change karannai, motor actuator eka
    power karannai... ( Automatic dish align system eka )

    ehema ekak newe penumen... :rolleyes2:
    මටත් පේන්නෙ එහෙමයි

    Last edited:

    sihina22

    Well-known member
  • Dec 25, 2008
    1,708
    29
    48
    According to pics;

    Black wire ekai ekata laginma thiyena
    wire ekai dekama thiyenne ekama path
    eke wge... oyta connectivity check karaganna
    puluwan nm hodai kokatath.. :rolleyes2:
    ( Cap eke negative pin ekath thiyenne e path ekene )


    dakune Sudu wire dekath thiyenne ekama path
    eke wge.. ekath ithin connectivity balanakam sure karanna ba...:lol:

    penne nam wire 4 physically thibbata ewa ground and positive wge.... :unsure:

    -------------------------------------------------------

    issara Open tell , Viaccess wge receivers wala nam 13, 18
    line awa lnb eke pol change karannai, motor actuator eka
    power karannai... ( Automatic dish align system eka )

    ehema ekak newe penumen... :rolleyes2:
    මච්න් ඔබ හරි. මමත් මල්ටිමිටරෙන් චෙක් කර කලු සහ පලමු සුදු වයර් දෙක එක ලින්ක් එකෙ. තුන සහ හතර සුදු වයර් එක ලින්ක් එකෙ. කලු වයර් එක බොඩි එකට ග්‍රොරොන්ඩ් වෙනවා. එතකොට අලුත් එකට වයර් අමුනන්නෙ කොහොමද

    • Like
    Reactions: silentsahan

    AnuradhaRa

    Well-known member
  • Dec 25, 2010
    29,644
    3,807
    113
    37
    Negombo
    මච්න් ඔබ හරි. මමත් මල්ටිමිටරෙන් චෙක් කර කලු සහ පලමු සුදු වයර් දෙක එක ලින්ක් එකෙ. තුන සහ හතර සුදු වයර් එක ලින්ක් එකෙ. කලු වයර් එක බොඩි එකට ග්‍රොරොන්ඩ් වෙනවා. එතකොට අලුත් එකට වයර් අමුනන්නෙ කොහොමද
    උඹ පරණ වයර් හතර ඒකෙන් ගලෝල ගන්ඩ
    සුදු වයර් දෙක පොසිටිව්
    කලු එකයි සුදු එකයි ග්‍රවුන්ඩ් අමුණන්ඩ
    ඊට පස්සෙ කෙලින්ම කනෙක්ට් කලෑකි

    Last edited:
    • Love
    Reactions: silentsahan

    sihina22

    Well-known member
  • Dec 25, 2008
    1,708
    29
    48
    උඹ පරණ වයර් හතර ඒකෙන් ගලෝල ගන්ඩ
    සුදු වයර් දෙක පොසිටිව්
    කලු එකයි සුදු එකයි ග්‍රවුන්ඩ් අමුණන්ඩ
    ඊට පස්සෙ කෙලින්ම කනෙක්ට් කලෑකි
    එහෙම කරා මච්න දැන් එ උනාට ඔන් උනෙ නැහැ. අලුත් පවර්සප්ලයි එකෙ බල්බ් එක විතරක් නිවි නිවි පත්තු උනා. හරියට බලලා තමයි සප්ලයි ඩුන්නෙ.


    AnuradhaRa

    Well-known member
  • Dec 25, 2010
    29,644
    3,807
    113
    37
    Negombo
    එහෙම කරා මච්න දැන් එ උනාට ඔන් උනෙ නැහැ. අලුත් පවර්සප්ලයි එකෙ බල්බ් එක විතරක් නිවි නිවි පත්තු උනා. හරියට බලලා තමයි සප්ලයි ඩුන්නෙ.
    දෙන්ඩෝන volt ගාණ වෙනස්ද දන්නෑ.....
