Circuit Help

AnuradhaRa

Well-known member
  • Dec 25, 2010
    30,114
    4,933
    113
    37
    Negombo
    පරන එකෙ 1A , අලුත් එක 2A
    එහෙනං අවුලක් නෑ
    අලුත් එකෙන් එන්නෙ වෝල්ට් 6 ඒව දෙකක්ද දන්නෙ නෑ
    මල්ටි මීටෙරන් පොඩ්ඩක් බලන්ඩ
    ග්‍රවුන්ඩ් එකට කලු ප්‍රෝබ් එක තියල රතු එක පොසිටිව් තියල බලන්ඩ
    එන්නෙ 6ක් නං ඔයාට සප්ලයි දෙන්ඩ වෙන්නෙ නෙගටිව් සහ පොසිටිව් වලින්
    සප්ලයි දෙන්නඩ කලිනුත් මල්ටියෙන් බලල ඉන්ඩ 12ද, 24ද කියල..

    Last edited:

    sihina22

    Well-known member
  • Dec 25, 2008
    1,713
    38
    48
    එහෙනං අවුලක් නෑ
    අලුත් එකෙන් එන්නෙ වෝල්ට් 6 ඒව දෙකක්ද දන්නෙ නෑ
    මල්ටි මීටෙරන් පොඩ්ඩක් බලන්ඩ
    naha hariyatama 12.24 wage enawa


    AnuradhaRa

    Well-known member
  • Dec 25, 2010
    30,114
    4,933
    113
    37
    Negombo

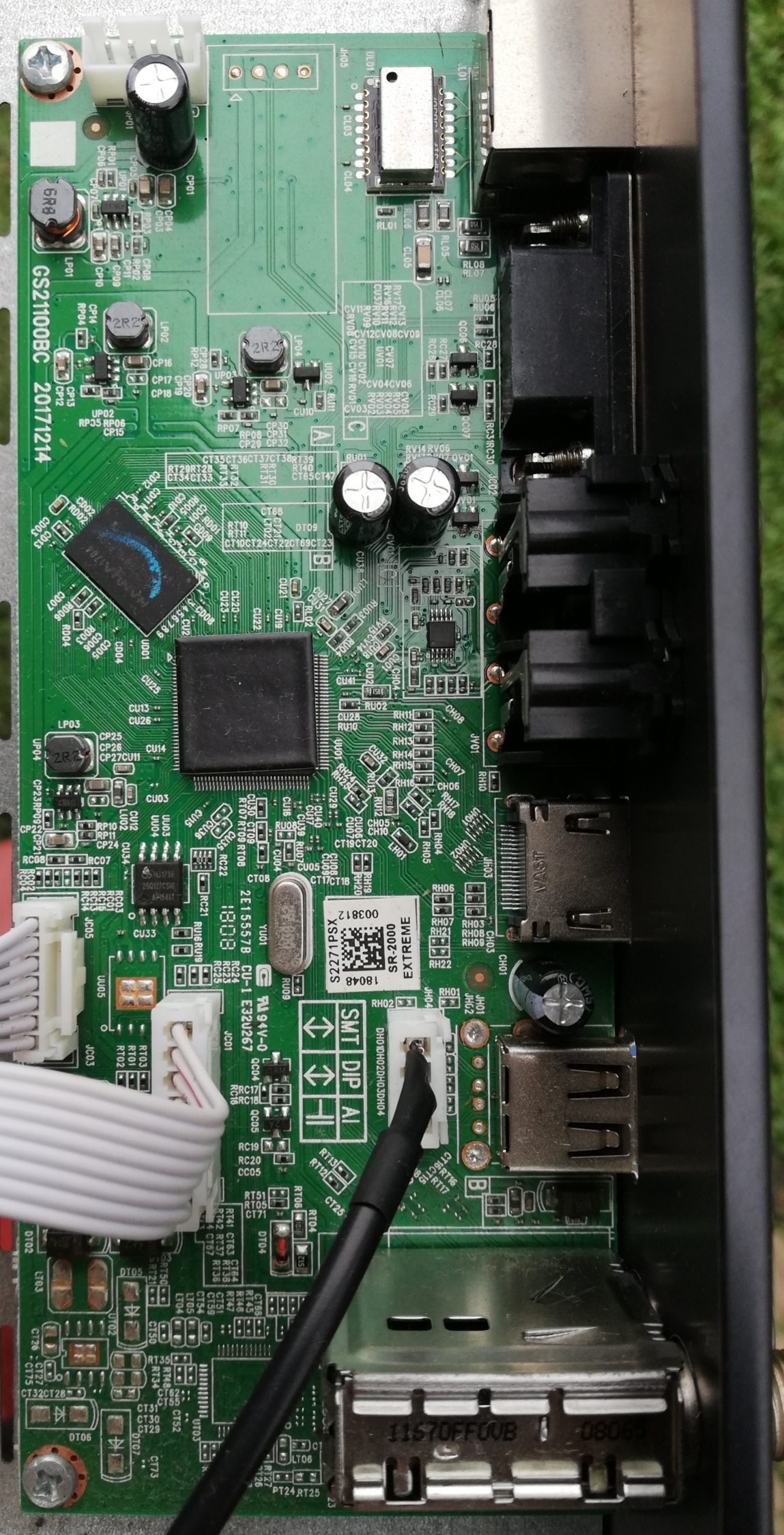

    Ow machan 12 enawa. habai main board ekata connect karama power suply eke bulb eka blink wenawa
    ඕකෙන් සප්ලයි දෙන්නෙ මොකකටද? බඩුව ෂෝට්ද දන්නෙ නෑ
    අලුත් පවර් සප්ලයි එකට ඔරොත්තු දෙනනෑ වගේ
    නැත්තං අදාල උපකරණෙ ශෝට් එකක්

    Last edited:

    sihina22

    Well-known member
  • Dec 25, 2008
    1,713
    38
    48
    ඕකෙන් සප්ලයි දෙන්නෙ මොකකටද? බඩුව ෂෝට්ද දන්නෙ නෑ
    අලුත් පවර් සප්ලයි එකට ඔරොත්තු දෙනනෑ වගේ
    නැත්තං අදාල උපකරණෙ ශෝට් එකක්


    Attachments

    AnuradhaRa

    Well-known member
  • Dec 25, 2010
    30,114
    4,933
    113
    37
    Negombo
    මට නං වෙන දෙයක් හිතා ගන්ඩ බෑ
    නැත්තං අදාල උපකරණෙ ශෝට් එකක්
    ෂෝට් එකක් නං 12 ඩ්‍රොප් වෙනව
    සප්ලයි දෙනගමං බලන්ඩ 12 හරියට එනවද කියල


    pga

    Well-known member
  • Oct 4, 2006
    3,606
    380
    83
    mata pena widihata meka full DC output device ekak neme. original power supply eke casing eke pictures danna.
    DC walata convert karana diodes naha penna. oke output eka AC da danne na.

    device eke model number dammoth google walin manual ekak hoya ganna puluwan wey. sure na habayi.


    AnuradhaRa

    Well-known member
  • Dec 25, 2010
    30,114
    4,933
    113
    37
    Negombo
    mata pena widihata meka full DC output device ekak neme. original power supply eke casing eke pictures danna.
    DC walata convert karana diodes naha penna. oke output eka AC da danne na.

    device eke model number dammoth google walin manual ekak hoya ganna puluwan wey. sure na habayi.

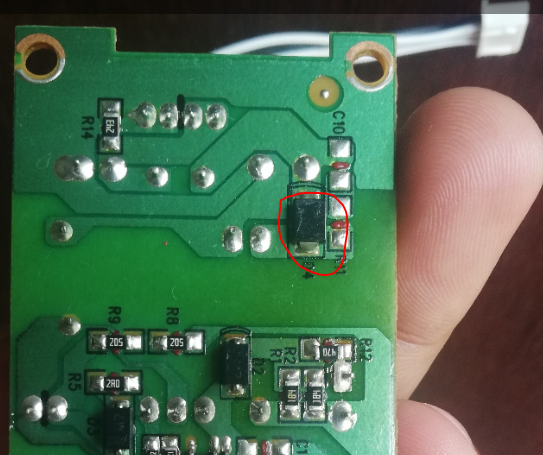

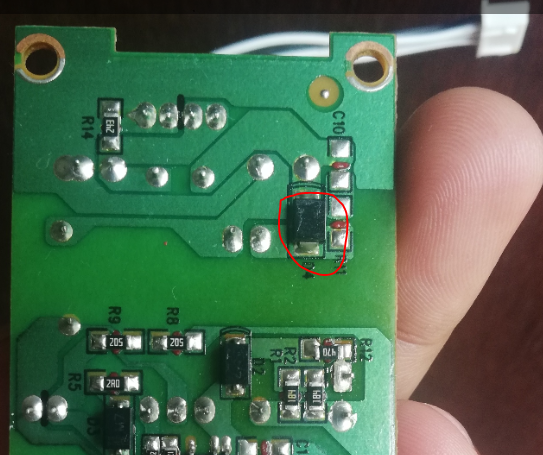

    මේ තියෙන්නෙ ඩයෝඩ් එක නෙමේද?


    • Like
    Reactions: pga

    silentsahan

    Well-known member
  • Apr 28, 2010
    8,844
    2,333
    113
    Rajagiriya
    එහෙම කරා මච්න දැන් එ උනාට ඔන් උනෙ නැහැ. අලුත් පවර්සප්ලයි එකෙ බල්බ් එක විතරක් නිවි නිවි පත්තු උනා. හරියට බලලා තමයි සප්ලයි ඩුන්නෙ.
    Lnb eka galawala neda gahuwe?
    Mgeth thiyenwa lnb eka gahapu gaman
    off wena receiver ekak :frown:

    Receiver cct eke short thathwayakda
    kiyala balanna puluwn, amperage eka
    check kaloth
    ---------------------------------------------------


    parana cct eke R14 check krann ...
    value eka kiyapn mta ...
    something going on with it :unsure:

    Last edited:

    AnuradhaRa

    Well-known member
  • Dec 25, 2010
    30,114
    4,933
    113
    37
    Negombo
    Lnb eka galawala neda gahuwe?
    Mgeth thiyenwa lnb eka gahapu gaman
    off wena receiver ekak :frown:

    Receiver cct eke short thathwayakda
    kiyala balanna puluwn, amperage eka
    check kaloth
    clip on මීටරයක් නැත්තං ඇම්පියර් ගාන බලන එක ලේසි නෑ
    ඒ වෙනුවට සප්ලයි එක ඩ්‍රොප් වෙනවද කියල බැලුවනං ඉවරයි


    silentsahan

    Well-known member
  • Apr 28, 2010
    8,844
    2,333
    113
    Rajagiriya
    clip on මීටරයක් නැත්තං ඇම්පියර් ගාන බලන එක ලේසි නෑ
    ඒ වෙනුවට සප්ලයි එක ඩ්‍රොප් වෙනවද කියල බැලුවනං ඉවරයි
    mn kiwwe multiyen series balanna
    puluwn nm ehema balanna kiyala ..

    parana cct eke kiwwath wge full bridge
    ekak na bn :unsure:

    kohoma unath cap 16V nisa out eka
    below at least 14V...
    :eek:


    mta penne out eka half wave wge ..
    ehema nm cap dekak parallel kireeme
    wadakuth na...
    cap deka madden choke ehkuth thiyenwa
    kiyanne intentionally ripple ekak maintain
    karannawa ...

    Last edited:
    • Like
    Reactions: AnuradhaRa and pga

    visalbro

    Well-known member
  • Jun 4, 2017
    5,097
    2,158
    113
    panadura
    parana power supply eke thiyena widiyata 12v diila thiyenne +12v saha ground eken neda?aluth eke 12v diila thiyenne +6v and -6v walin.-6v saha ground eka wenasak nadda?ehema awlakda danne naa


    dineshb988

    Active member
  • Jul 25, 2010
    535
    83
    28
    Colombo


    Mula idan kattiya kiyala thiyena ewa ekka matath hithenne main unit eke short ekak or aluth power supply eke rated current eka out karanne ne. main unit eke short nam boho durata supply dena welawata 0v or a laga thiyei. output current eka madi nam 0v wena ekak ne. eth hariyatama kiyanath be. Hodama de 12V.5A wage ekakin try karala balanna.

    • Like
    Reactions: pga
